PRODUCT DETAIL / 產品說明

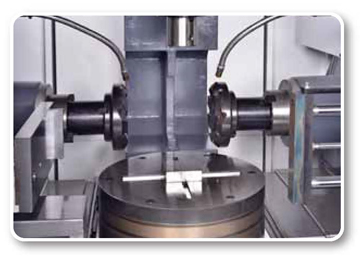

機台特點 Machine Features
採用強力齒輪式切削主軸。
單件或多件，設定一次，四面加工完成。
XYZ軸滑座使用高剛性硬軌結構，精度穩定，耐重切削。
XY(左右主軸)，Z(縱向軸)，A(工件旋轉軸)，B(量測軸)皆使用伺服馬達控制。
齒輪式主軸高、中、低三段變速外，另增加變頻器。
高壓油壓缸垂直夾持工件。
工件自動量測及定位系統。
機械規格 Machine Specification
|
型號 |
LK-30A 二軸 |
|
加工範圍 |
|
|
加工寬度 |
30-500 mm |
|
加工厚度 |
200 mm |
|
伺服控制軸數 |
5軸 |
|
齒輪式主軸 |
|
|
主軸轉速 |
低(L)200rpm、中(M)400rpm、高(H)860rpm |
|
主軸馬達 |
7 1/2 HP |
|
變頻器 |
10 HP |
|
主軸錐度 |
NT-50 |
|
XYZ軸行程 |
|
|
X軸行程 |
360 mm |
|
Y軸行程 |
360 mm |
|
Z軸行程 |
760 mm |
|
XYZ軸馬達 |
|
|
X軸馬達 |
1kw |
|
Y軸馬達 |
1kw |
|
Z軸馬達 |
2kw |
|
XY軸線速度 |
20m/min |
|
Z軸線速度 |
10m/min |
|
轉盤容許積載荷重 |
350kg |
|
油壓箱 |
80L |
|
淨重 |
7.3 Ton |
|
機台尺寸(寬x長x高) |
3300mm x2890mmx2200mm |
※加工能力可依客戶需求設計
標準附件 Standard Accessories
|
1.新代控制器 |
8.變頻器 |
|
2.自動量測系統 |
9.光學尺 |
|
3.自動定位系統 |
10.氣壓鎖刀 |
|
4.自動潤滑系統 |
11.工作燈 |
|
5.自動噴霧系統 |
12.鐵屑車 |
|
6.螺旋式自動排削機 |
13.工具箱&墊塊 |
|
7.油壓擋料機 |
|
